道橋隧之星應用程序
利用安卓系統應用程序的可擴展性以及高性能,自主研發針對道路、橋梁、隧道施工測量的專業測量軟件道橋隧之星,并將其搭載在智能全站儀中。道橋隧之星內嵌針對道路、橋梁和隧道施工測量的多種方法,結合智能全站儀系統強大的計算能力,既可應對普遍情況,對于復雜項目也能通過程序組合輕松搞定。
02
軟件優勢
●功能豐富全面而專業,專治道橋隧測量疑難雜癥
●設計、放樣、采集、出圖表內外業工作高效集成,野外無紙化作業
●測量軟件操作界面簡潔明了,功能模塊分區邏輯性強
●引導式流程操作,操作便捷,簡單易用
03
道路測量應用技術
道路之星
道路之星可以實現多種道路線型的設計和放樣工作,支持直曲表和其他類型的道路數據文件導入,支持自定義輸入設計元素參數。
【案例】
廣東省仁化(湘粵界)至博羅高速公路TJ24標段Z線工程
1、根據設計文件輸入平縱曲線設計數據進入道路設計程序,可使用元素法、交點法或坐標法輸入平曲線和縱曲線的設計數據,計算各里程中樁坐標。

2、進入橫斷面參數設計程序,輸入路基斷面設計數據。
3、進入邊坡模板程序,先設計填挖方邊坡模板,模板設置完成后進入邊坡設計程序,根據模板設計左右邊坡。
4、平縱曲線、橫斷面、邊坡、斷鏈等設計數據輸入完成后,放樣中樁、路基橫斷面和邊坡。

04
橋梁之星應用技術
橋梁之星
橋梁之星模塊提供橋梁墩臺模板設計功能,輸入相關參數后可動計算出放樣墩臺坐標,根據計算坐標實施放樣工作。
案例
廣東省新屋大橋墩臺樁基坐標計算
1、進入道路設計程序,輸入平縱曲線設計數據并自動計算出各里程中樁坐標。
2、進入橋梁墩臺設計程序,橋梁由若干個墩臺組成,每個墩臺使用墩臺模板進行定義。輸入各樁柱相對于橋梁中線的縱向和橫向相對坐標。選擇墩臺模板,輸入軸線樁號以及與軸線的角度和距離偏移量后,計算出放樣樁基坐標實施放樣。

3、根據放樣計算結果,選擇需要放樣的樁柱,根據羅盤指示以及軟件的“前后”和“左右”參數項來實施放樣工作。
隧道之星應用技術
隧道之星
隧道之星模塊包括了隧道三種斷面類型的輪廓線設計以及輪廓線放樣功能,根
據隧道測量計算算法以及智能全站儀測量出的準確坐標數據計算出隧道超欠挖
值。
案例
四川省成都地鐵1號線三期南延段武漢路站至寧波路站右洞
1、進入道路設計程序,輸入隧道平縱曲線設計數據并自動計算出各里程中樁坐標。

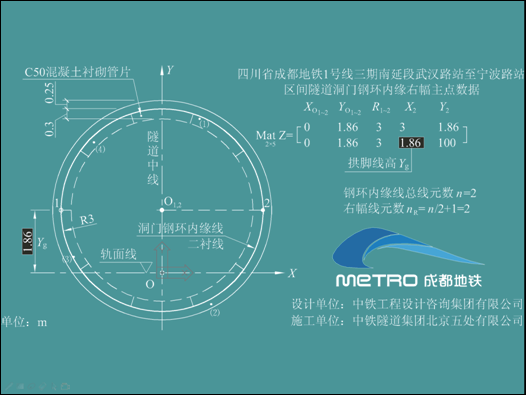

2、進入隧道輪廓線設計程序,定義隧道特征斷面。隧道模板提供三種類型,開挖線、初支線和二襯線。定義開挖線模板,工程施工線設置為開挖線。

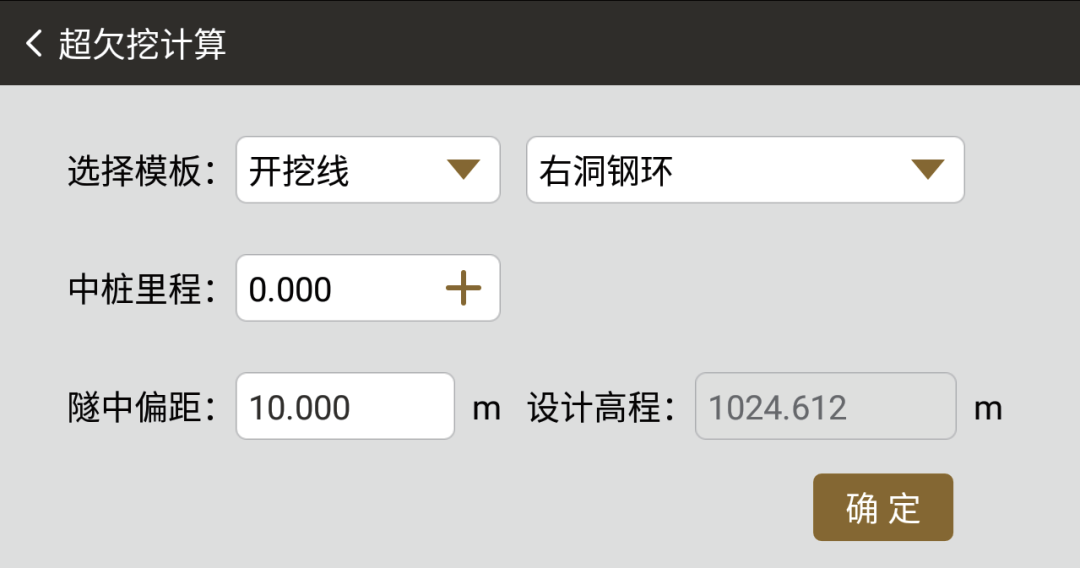

3、進入隧道超欠挖計算程序,選擇開挖線隧道輪廓線模板,根據道橋隧智能全站儀實際測量坐標,軟件自動計算出超欠挖結果。

06
技術參數
|
型號 |
STS-562R15L |
|
|
距離測量(有合作目標) |
||
|
測量 |
單棱鏡 |
5000m |
|
反射片 |
60mmX60mm |
|
|
精度 |
±(2+2ppm·D)mm |
|
|
測量時間 |
精測0.3秒、跟蹤0.1秒 |
|
|
免棱鏡距離測量(無合作目標) |
||
|
測程 |
柯達灰(90%反射率) |
1500m |
|
精度 |
±(3+2ppm·D)mm |
|
|
測量時間 |
0.3-3秒 |
|
|
角度測量 |
||
|
測角方式 |
絕對編碼測角技術 |
|
|
碼盤直徑 |
79mm |
|
|
最小讀數 |
0.1″/1″/5″可選 |
|
|
精度 |
2″ |
|
|
探測方式 |
水平盤:対徑 垂直盤:対徑 |
|
|
望遠鏡 |
||
|
成像 |
正像 |
|
|
鏡筒長度 |
154mm |
|
|
物鏡有效孔徑 |
望遠:Φ45mm 測距:Φ50mm |
|
|
放大倍率 |
30X |
|
|
視場角 |
1°30′ |
|
|
分辨率 |
3″ |
|
|
最短對焦距離 |
1.4m |
|
|
系統綜合參數 |
||
|
補償器 |
雙軸液體光電式電子補償器(補償范圍:±4′、±6′,分辨率:1″) |
|
|
棱鏡常數修正 |
輸入?yún)?shù)自動改正 |
|
|
水準器 |
||
|
管水準器 |
30″/2mm |
|
|
圓水準器 |
8′/2mm |
|
|
激光對中器(光學對中器可選) |
||
|
亮度調節 |
4級調節 |
|
|
激光器裝載方式 |
直接裝進豎軸與豎軸同軸,對中更精準 |
|
|
系統配置 |
||
|
操作系統 |
Android 6.0 |
|
|
處理器 |
MT6753 |
|
|
內存 |
RAM:3GB ROM:32GB |
|
|
數據通訊及傳輸 |
||
|
網絡 |
全網通 |
|
|
藍牙 |
支持 |
|
|
WIFI |
支持 |
|
|
USB |
支持OTG |
|
|
麥克風/喇叭 |
支持 |
|
|
接口 |
USB-TypeC接口、TF卡座、SIM卡座:Micro-SIM |
|
|
顯示部分 |
||
|
屏幕類型 |
TFT液晶屏 |
|
|
屏幕分辨率 |
720*1280 |
|
|
機載電池 |
||
|
電源 |
鋰電池X2 |
|
|
電壓 |
8.4V |
|
|
連續工作時間 |
8小時 |
|
|
充電 |
配座充 |
|
|
尺寸及重量 |
||
|
尺寸 |
200mmX170mmX350mm |
|
|
重量(含電池) |
5.7Kg |
|
|
環境性能 |
||
|
防水防塵 |
IP55 |
|
|
工作溫度 |
-20℃~60℃ |
|
|
存儲溫度 |
-30℃~70℃ |
|
|
軟件 |
||
|
機載軟件 |
道橋隧之星 |
|
|
桌面軟件 |
- |
|
